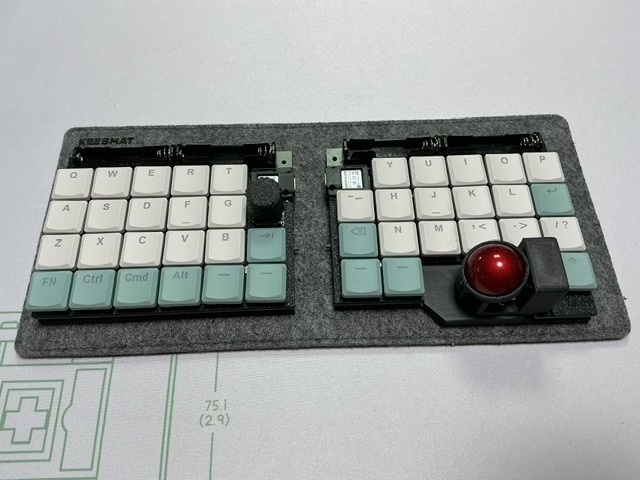

令和7年8月3日　在庫を補充しました。また、組み立て済みが欲しい方は、試作品頒布の方で、試作したものを頒布しています。ご検討ください。 ○特徴 ・みんな大好きのオーソリニア ・42キーの左右分割キーボード ・Bluetooth接続でケーブルレス ・右側にトラックボールを装備 ・r2となりましたが、基本的にcool642tbと変わりません。 ○作った理由 ここに記事を書きました。 https://sizu.me/m_ki/posts/wtkmk9mn4kdf ○ビルドガイド　 https://github.com/telzo2000/cool642tb/blob/main/buildguide_for_cool642tb.md 電池ボックスの変更で一部加筆しました。 ○詳細 Seeed xiao bleで使用して、zmk_firmwareで動作します。 キーマップ編集は、zmk studioまたはKeymap editorにて、zmkの全機能が使えます。 その他は、ビルドログやファームウェア、ケースデータについては、GitHubをご覧ください。 https://github.com/telzo2000/cool642tb https://github.com/telzo2000/zmk-config-cool642tb ○必要な部品 １　PCB（左右１枚ずつ、トラックボール用１枚）３枚 ２　スイッチプレート（左右１枚ずつ、３Dプリンタによるもの） ３　ボトムプレート（左右１枚ずつ、３Dプリンタによるもの） ４　トラックボールケース（３Dプリンタによるもの）注１ ５　スライドスイッチ　２個 ６　電池ボックス　４個 ７　L字コンスルー　１個 ８　ダイオード　SMD 43個　※PCBAによりはんだ付けされている場合があります。　 ９　スイッチソケット42個（cherry MXおよびchoc V2対応）　 １0　Seeed xiao ble　２個 １1　PWM3610（トラックボール用のセンサー）１個 １2　トラックボール25mm球　１個 １3　キースイッチ　42個 １4　キーキャップ　42個 １５　ロータリーエンコーダー ２０　リセットスイッチ　２個 ＜chocで使用する場合＞ １６　M2ねじ　5mm　8個　 １７　M2ねじ　4mm 2個 １8　M2ねじ　3mm 8個 １9　M2スペーサー　3mm　10個 ＜cherryMXで使用する場合＞ １6　M2ねじ　8mm　8個　 １7　M2ねじ　4mm 2個 １8　M2ねじ　3mm 8個 １9　M2スペーサー3mm　18個 その他NiHM充電池（単４形４本）、USBケーブル、ケースの下面に貼る滑り止めなど必要になります。 ※滑り止めシールは、次のものがオススメです。 https://www.amazon.co.jp/gp/product/B08C9Z2K4C/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1 （アフィリエイトリンクではありません） 注１　トラックボールケースは支持球を使用するものとベアリングを使用するものをそれぞれ１つずつ同封します。支持球やベアリングは各自で用意してください。ベアリング使用のトラックボールについては、次の記事を参考にしてください。 https://sizu.me/m_ki/posts/67xa3f8r2544 ＜チャレンジ＋部品セット(choc用)＞ cool642tbとの＜チャレンジ＋部品セット(choc用)＞と同様なものです。 １〜１１、１6〜１9（choc用またはcherryMX用）、２０で構成されています。 なお、8については、基板にすではんだ付けされているPCBAの基板の場合、付属しません。 それ以外の部品は、購入者が用意してください。 ＜PCBのみ＞ １になります。必要な部分（右手部、左手部、トラックボール基板）を選択してください。 ご自身で、部品を揃えて、ケースを発注する方や、PCBを破損した方の補修として用意しました。 トラックボール基板をお求めの方は、cool642tbの頒布サイトで購入ください。 https://mki0002ozlet.booth.pm/items/6740910 ○注意 ・３DプリントケースはPLAフィラメントの黒色になります。 ・はんだ付けがあります。これまでは私の設計したものの中でも、難度は高いと思います。困ったときは、ここの記事を見て、テスターを使い、導通しているか確認してください。 https://sizu.me/m_ki/posts/hmiznwmr0uhh ・ビルドログやgithubの情報も確かめた上で、購入を検討してください。アフターケア等にかかる時間的費用は価格に盛り込んでいません。 ・受注後、組み立てや３Dプリンタでの印刷をする関係上、余分に日数をいただくことがあります。 ・おまけがつくことがあります。 ・NiHM充電池（単４形４本）を使用します。エボルタ電池でも動いたという情報を購入者から教えてもらいました。 https://x.com/chunsha/status/1913938692491665459?s=61&t=dqZDF-8bPwlHHoj691f57A
