e2jNanoDrive Dual OPL (YM2203) VGM プレーヤー

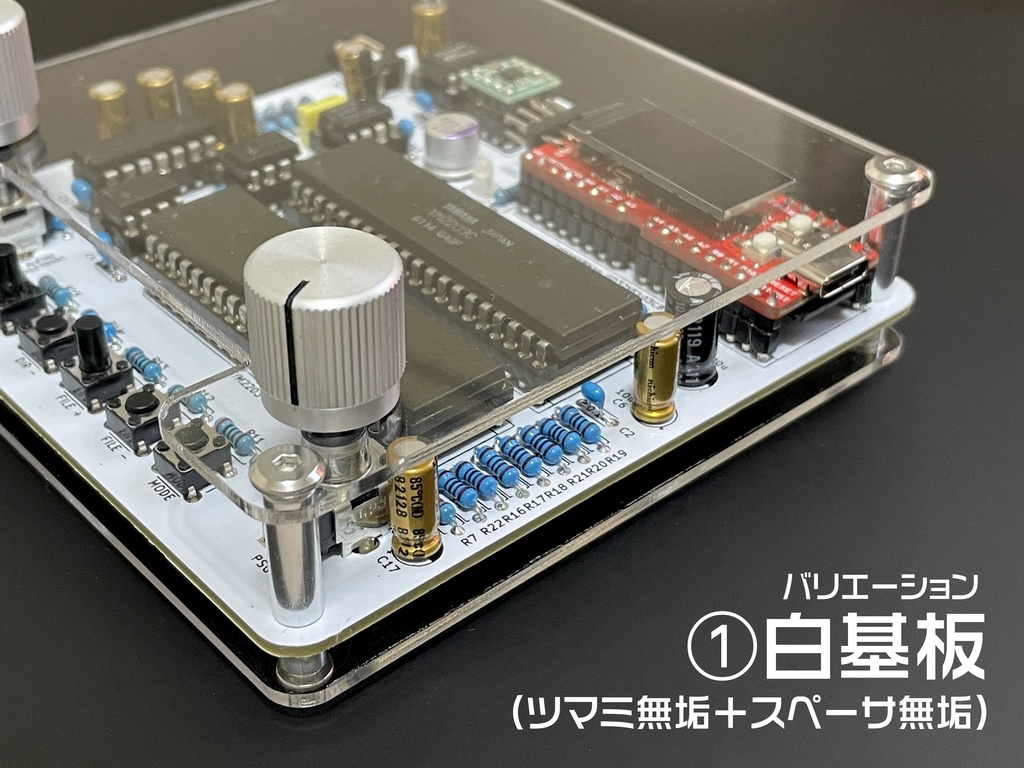

- ① 白基板（ツマミ無垢＋スペーサ無垢）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,650

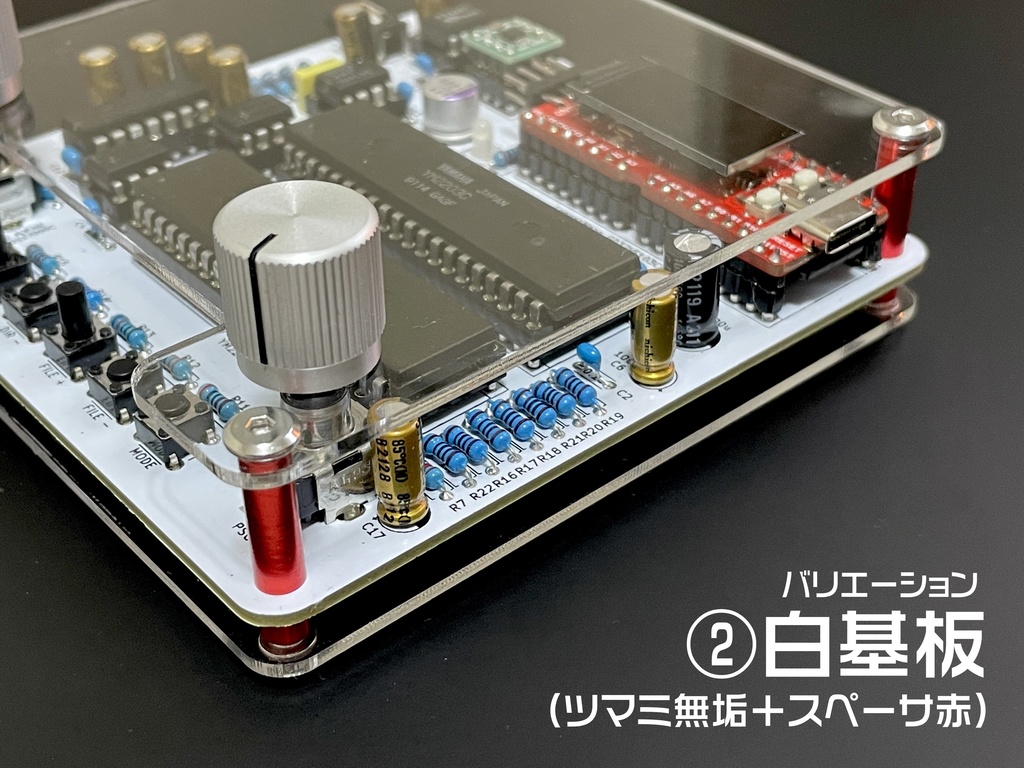

- ② 白基板（ツマミ無垢＋スペーサ赤）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,650

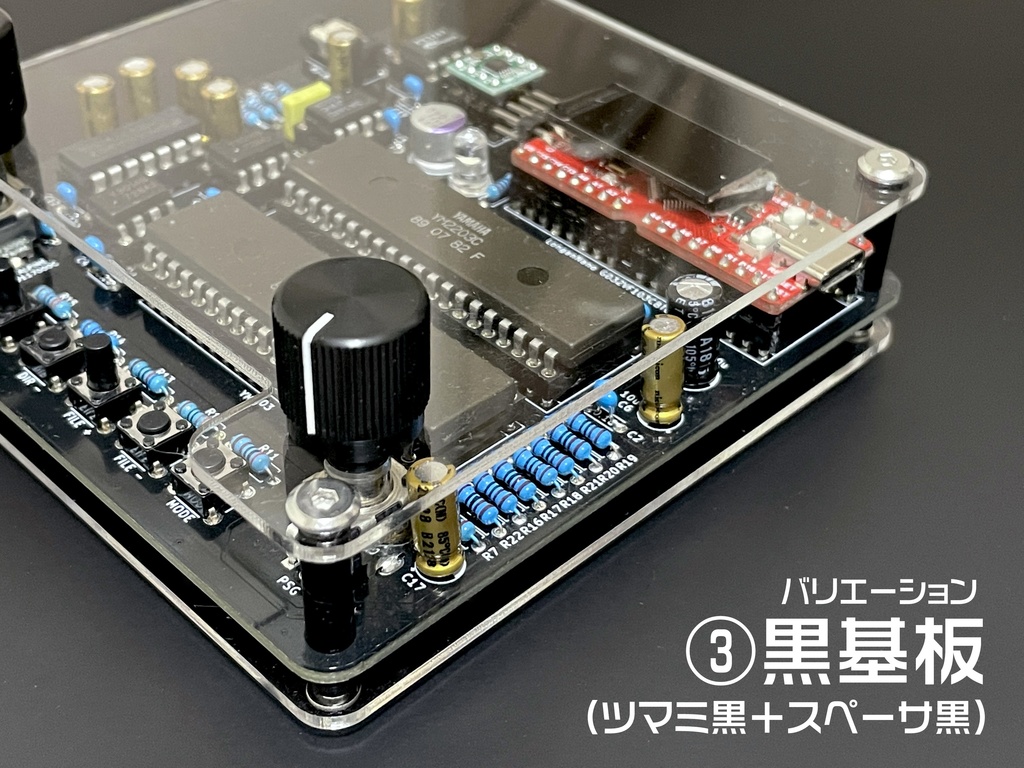

- ③ 黒基板（ツマミ黒＋スペーサ黒）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,650

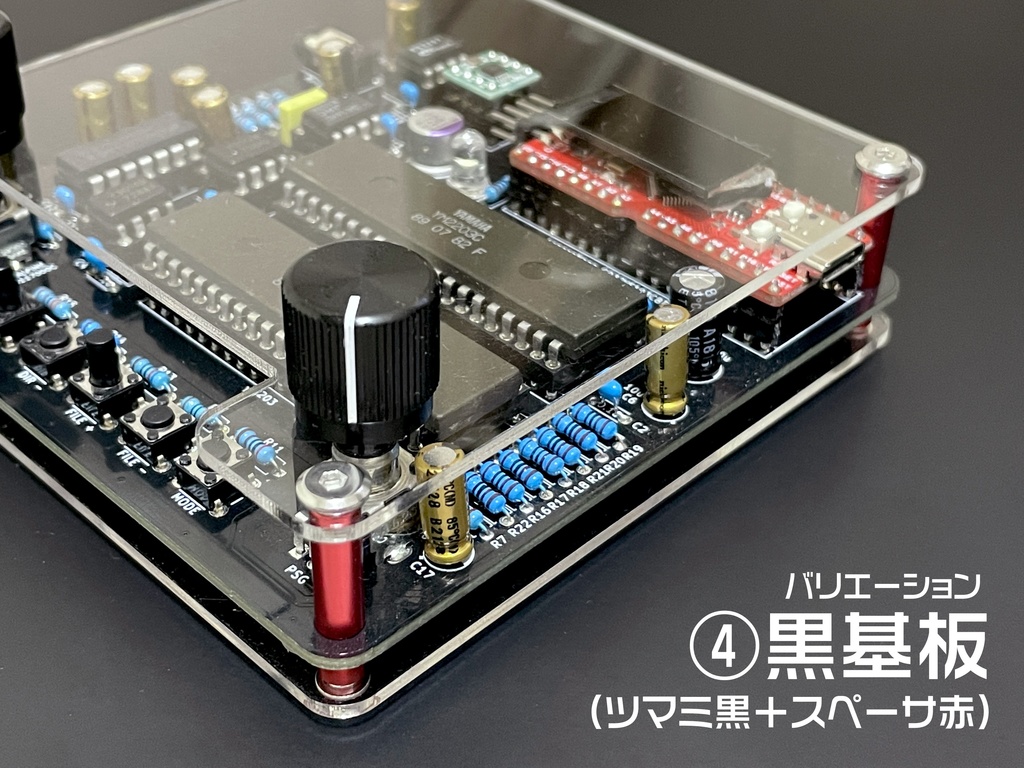

- ④ 黒基板（ツマミ黒＋スペーサ赤）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 7,650
- ⑤音源DAC無し白基板（ツマミ無垢＋スペーサー無垢）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 5,730
- ⑥音源DAC無し黒基板（ツマミ黒＋スペーサー黒）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 5,730
- ⑦音源DACなし白基板（ツマミ黒＋青スペーサー）発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 5,730

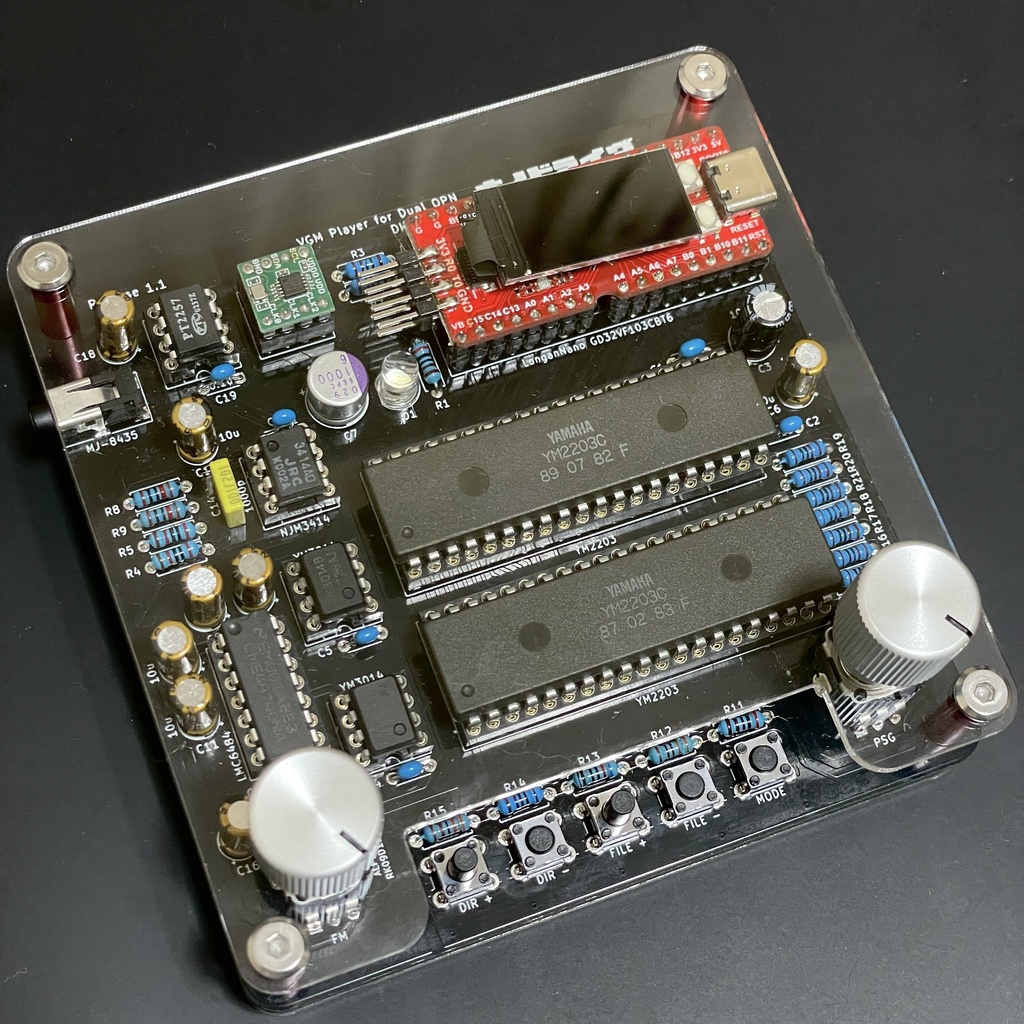

本キットはRISC-Vマイコン「LonganNano」を使ったFM音源YM2203用VGMプレーヤーです。FM音源、DAC、音量制御IC、少量使用の抵抗、可変抵抗、アルミ削り出し音量ツマミ、アクリルケースキットが付属しています。 スルーホール部品だけを使っているので、組み立てが比較的容易です。 【GitHub ページ】 https://github.com/Fujix1/NanoDrive-Dual-OPN/ 【マニュアル】 https://github.com/Fujix1/NanoDrive-Dual-OPN/blob/master/NanoDriveYM2203_Manual.pdf
機能について
microSDカードに保存した.vgmフォーマットのファイルを読み込み、逐次データをFM音源チップに送信して再生します。可変周波数生成器の採用により、幅広い動作周波数(1.500MHz～7.670MHz）に対応します。またI2C制御のデジタルボリュームにより、チップリセット時、曲切り替え時のノイズ抑制、指定ループ数経過後のフェードアウト機能などを実現しています。
キットの内容

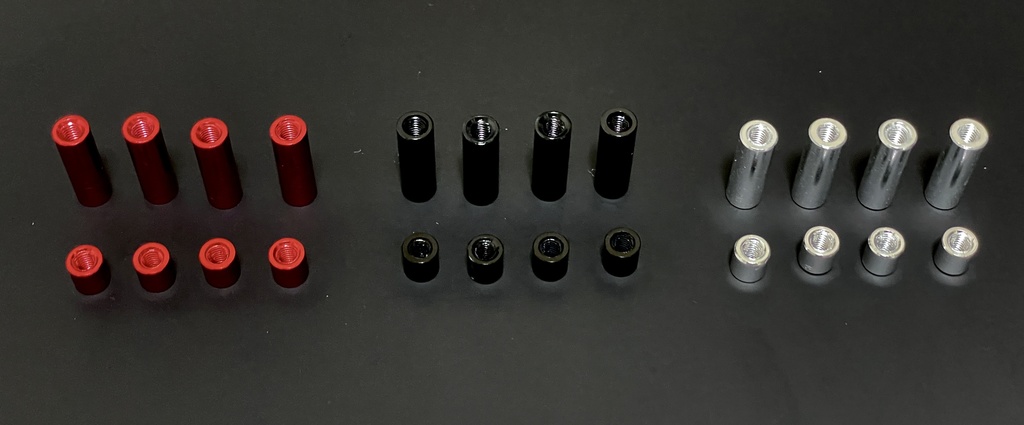

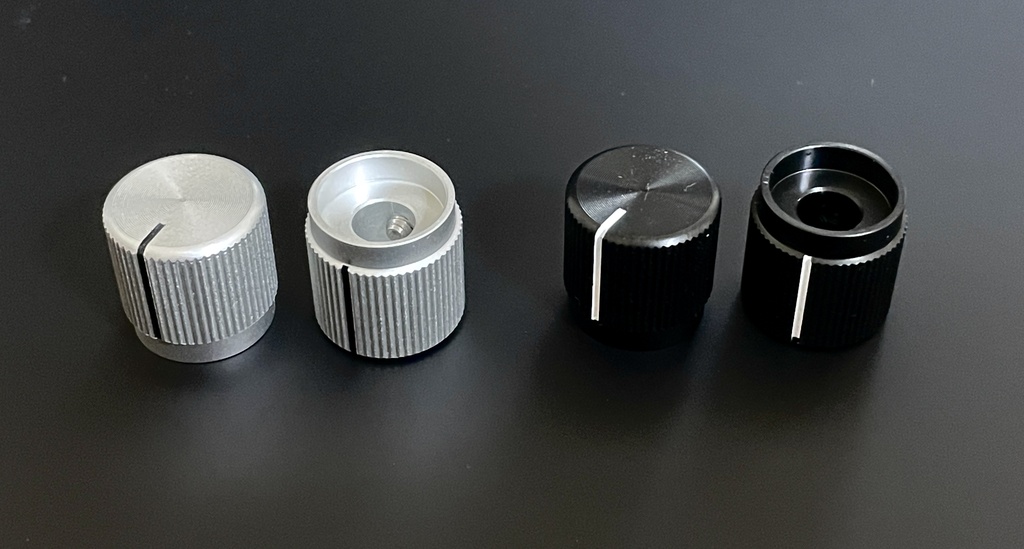

- メイン基板（白か黒） - 抵抗（330Ω、620Ω、2KΩ、3.3KΩ、20KΩ、各1～2本） - ボリューム10KΩA（2個） - アルミ削り出しボリュームつまみ（2個、無垢か黒） - I2C制御のデジタルボリュームIC - アクリルケース（アクリル板2枚、ネジ8本、スペーサー（赤、黒、アルミ）） - オプション（YM2203×2個、Y3014(B)×2個）
【重要】付属するYM2203チップとDACについて

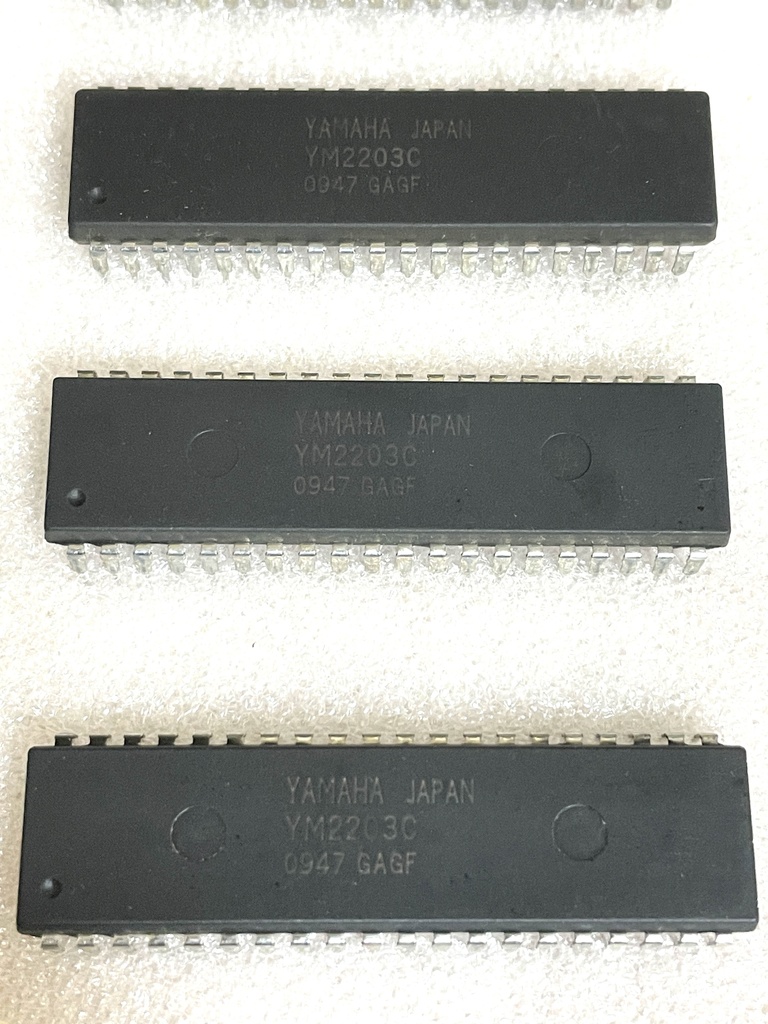

本キットには2個のYM2203チップ（中古）とDACが付属しますが、1つはオリジナルのICラベル、もう1つは中華業者によって表面が塗り直されたものです。写真をご確認ください。 すべて当方で正常に音が出ることを確認済みですが、あくまでも動作確認用の実用品となりますのでで予めご了承ください。 なお、音源FM＋DAC無しモデルもございます。
別途必要な部品
メインの LonganNano マイコン、コンデンサ、ミニジャック、ピンヘッダ類、周波数生成器、タクトスイッチ、ICソケット、LED などが別途必要です。いずれも秋月電子から入手可能です。詳しくはマニュアルを参照ください。
