cool536 自作キーボードキット
Physical (worldwide shipping)
- PCB１枚(ver.1.12)Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)500 JPY
- セットA（透明）Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)2,300 JPY
- セットB（透明）Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)2,400 JPY
- PCB１枚(ver.1.20)Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)500 JPY
- セットCShips within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)2,100 JPY
Physical (ship to Japan)
- PCB１枚(ver.1.12)Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)500 JPY
- セットAShips within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)2,300 JPY
- セットA（透明）Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)2,300 JPY
- セットBShips within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)2,400 JPY
- セットB（透明）Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)2,400 JPY
- PCB１枚(ver.1.20)Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)500 JPY
- セットCShips within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)2,100 JPY

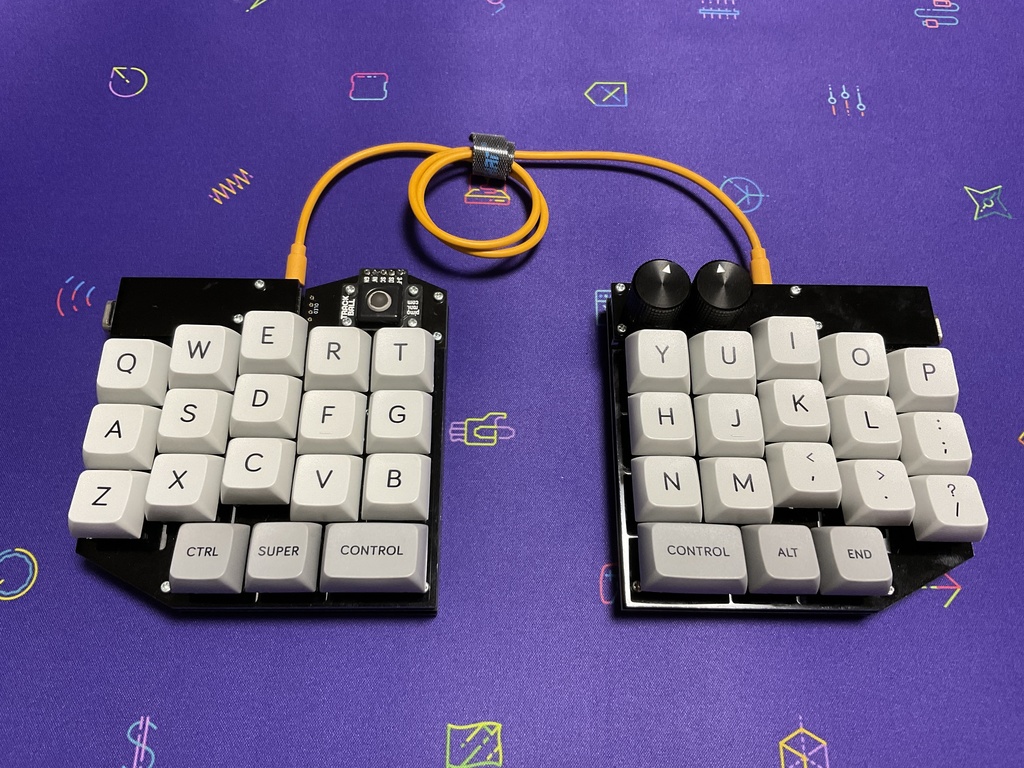

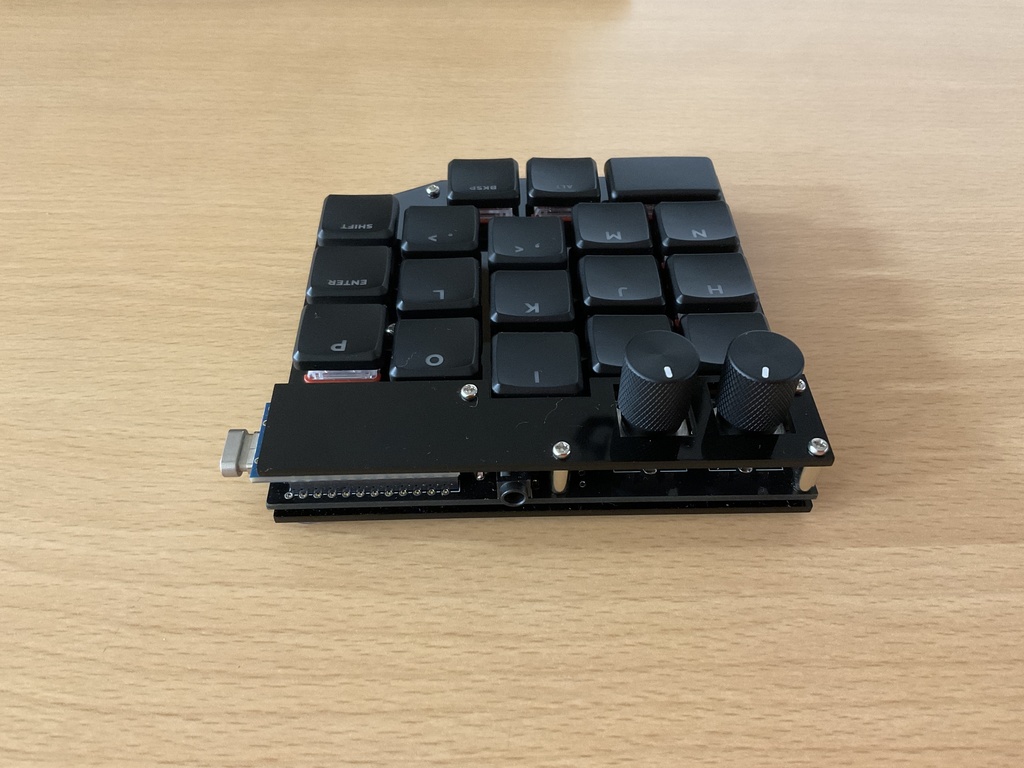

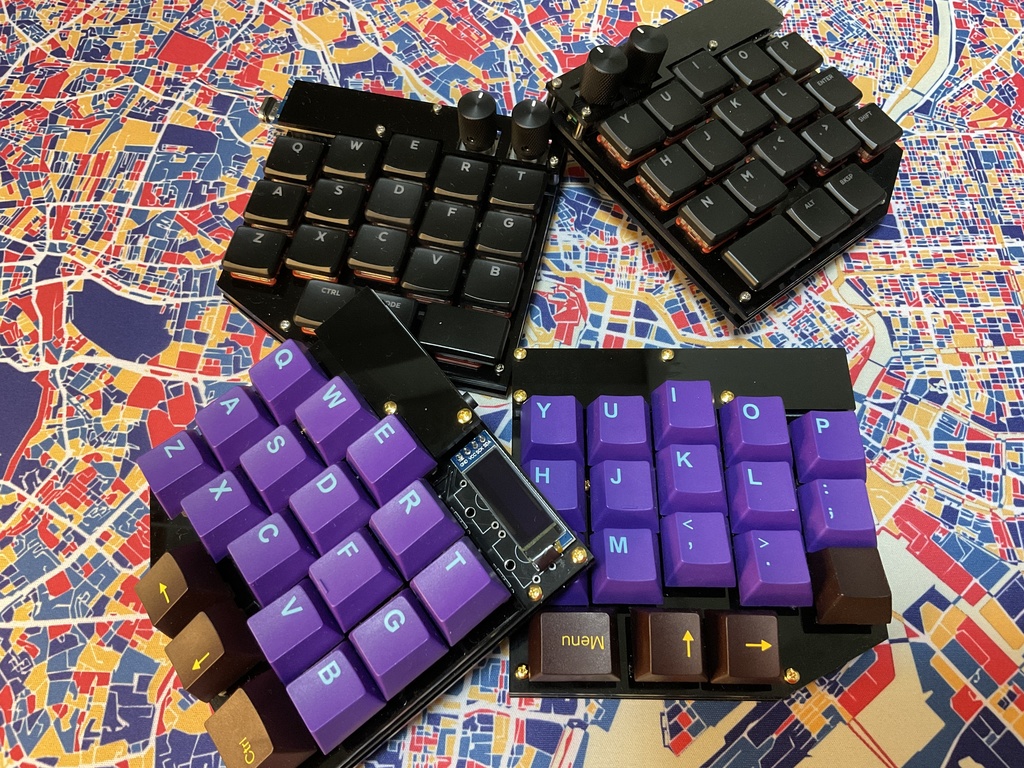

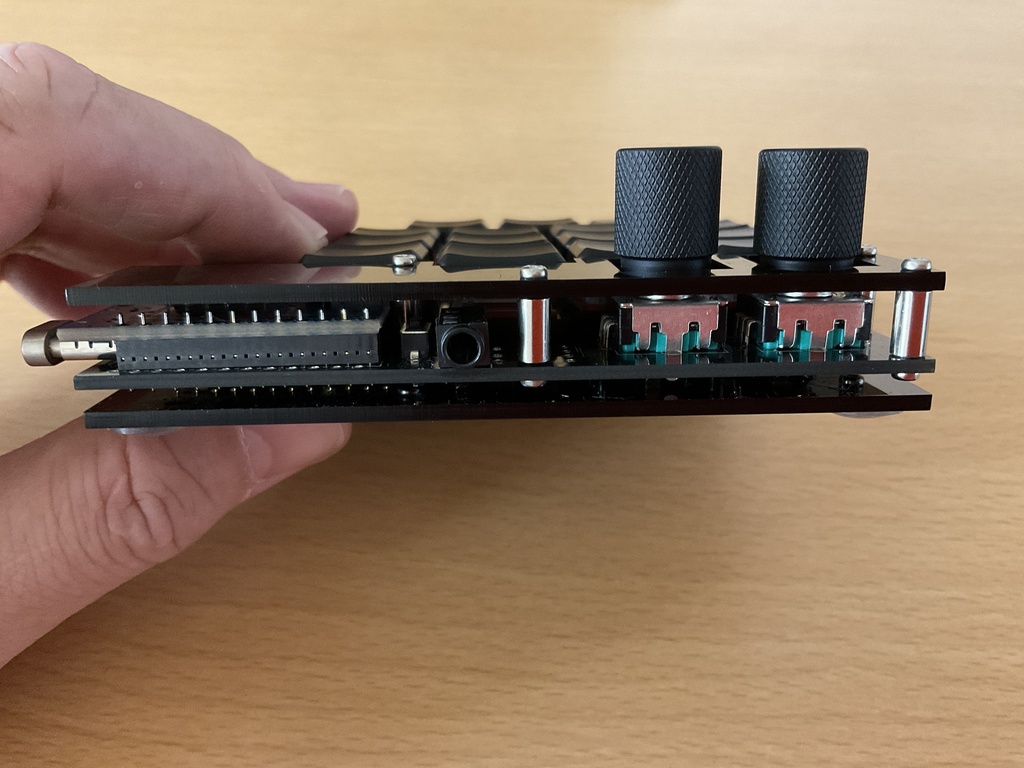

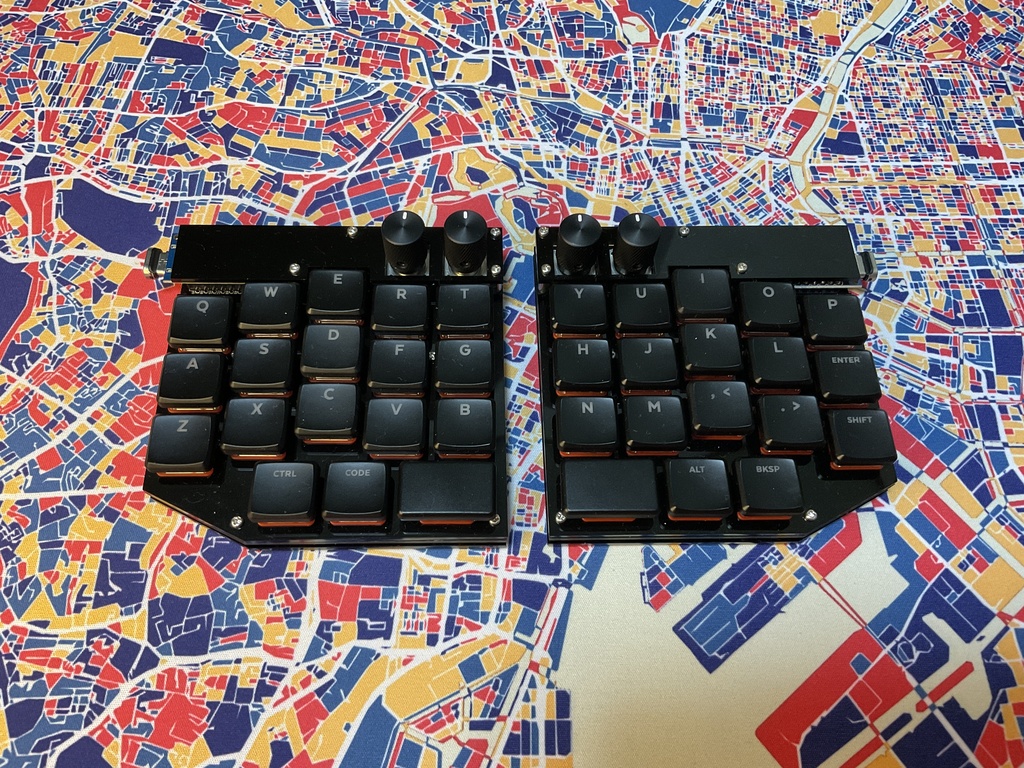

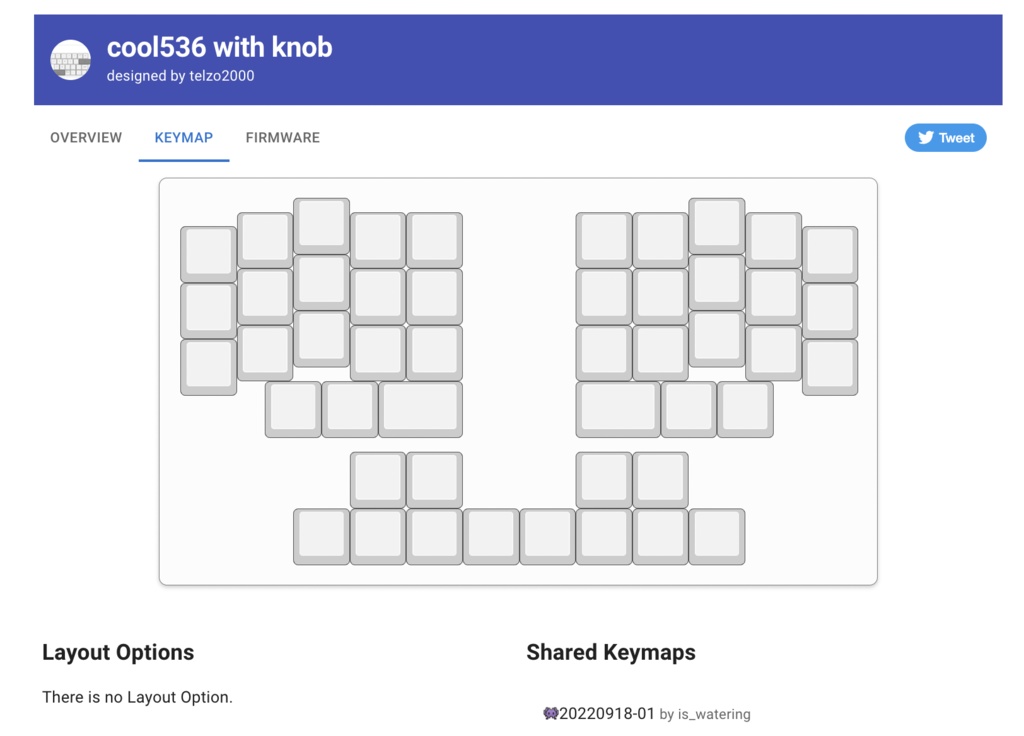

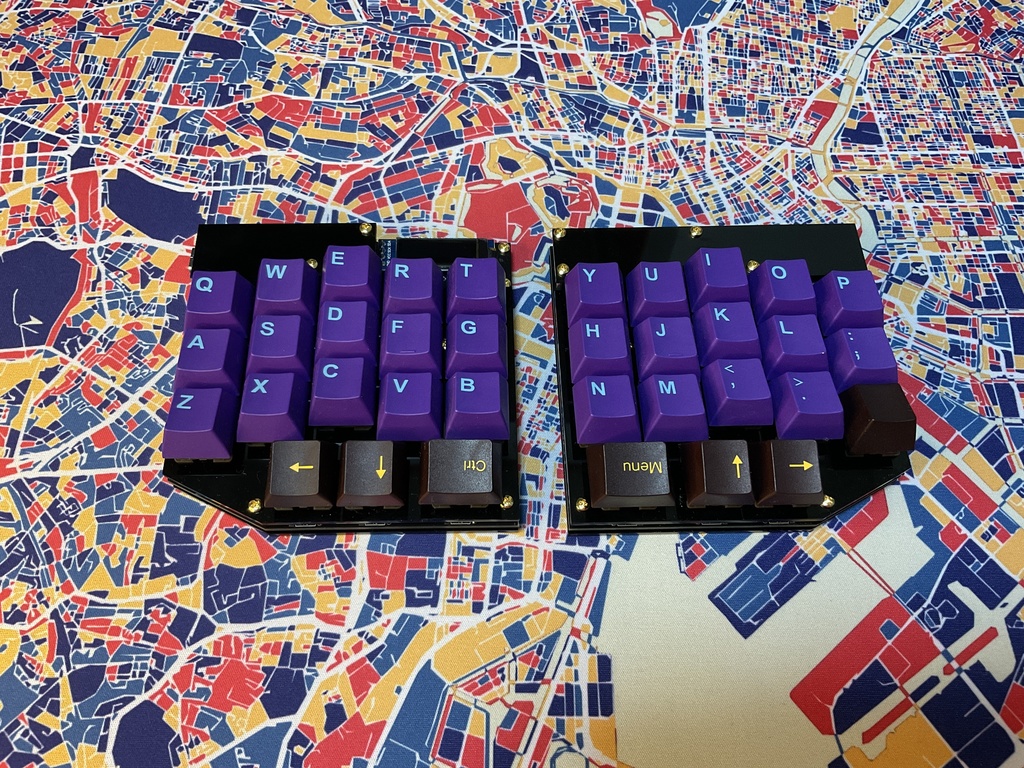

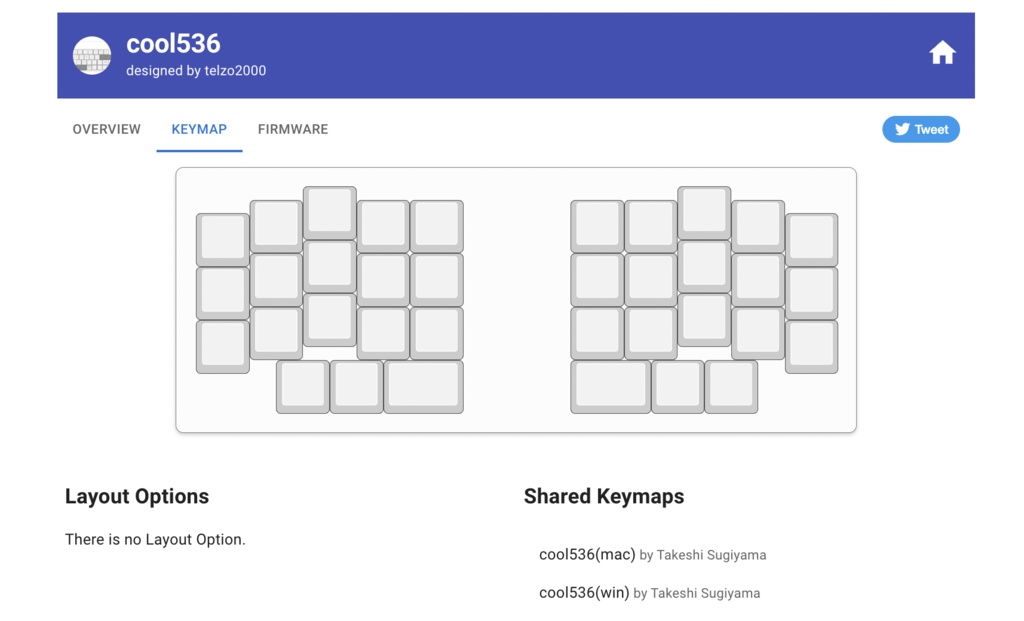

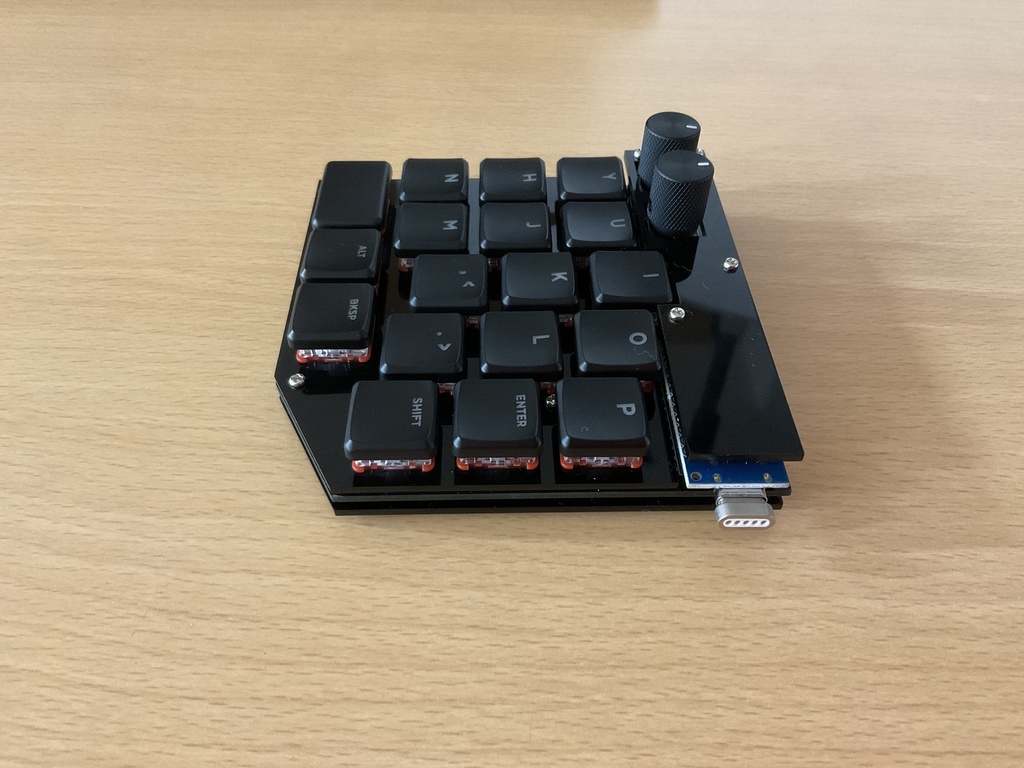

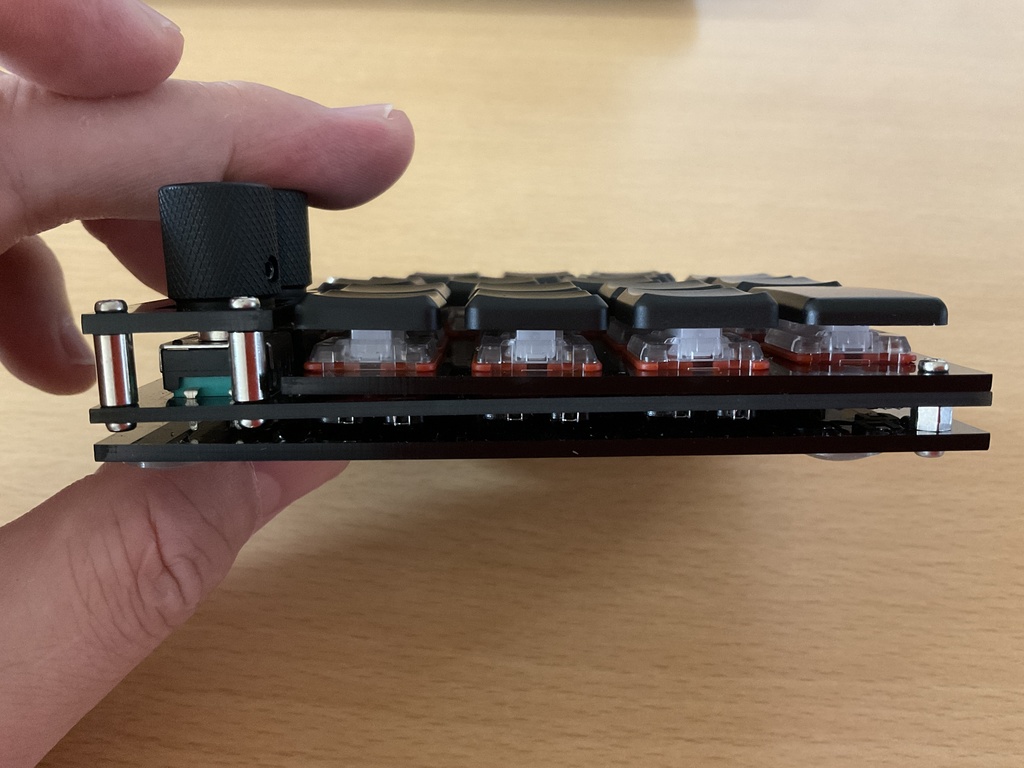

The coo536 is a 36-key split keyboard. The key layout is column staggered. coo536は36キーの分割キーボードです。 キーレイアウトは、カラムスタッガードです。 You can choose either choc switch or cherry mx switch to use. Chocスイッチか CHERRY MXスイッチのどちらか一つを選んで使うことができます。 Up to 4 rotary encoders can be installed. It is also possible to take an OLED display. ロータリーエンコーダーを最大4個取り付けることが可能です。また、OLEDディスプレイも取りけることが可能です。 You can also attach PIM477 trackballs to the left and right. However, they do not move at the same time. PIM477トラックボールを左右に付けることもできます。ただし、同時には動きません。 github https://github.com/telzo2000/cool536 ○購入ガイド 基板しか要らない人は＜PCB１枚(ver.1.12)＞を２枚購入してください。 トラックボールを使わない人は、＜セットA＞を２つ購入ください。 トラックボールを使ってみようと思う人は、＜セットA＞と＜セットB＞を１つずつ購入ください。 ＜セットC＞はPCBがスイッチプレートにぶら下がる形のマウントとなります。 これら以外にpro micro等が必要となります。 ビルドガイドのパーツリストを確認ください。
＜PCB１枚(ver.1.12)＞
cool536のPCB１枚です。 ver1.12は、スイッチプレートとPCBとボトムプレートをそれぞれネジとスペーサーで固定する仕様でネジ穴が設定されています。 cherry mxスイッチ使用の時は、M2ネジ3mmを4本、M2ネジ4mmを８本、M2ネジ8mmを４本M2スペーサー3mmを８本、M2スペーサー8mmを４本が必要となります。 chocスイッチ使用の時は、M2ネジ3mmを４本、M2ネジ4mmを８本、M2ネジ6mmを４本、M2スペーサー3mmを４本、M2スペーサー8mmを４本が必要となります。
＜PCB１枚(ver.1.20)＞
ver1.20は、PCBを通して、スイッチプレートとボトムプレートをネジとスペーサーで固定する仕様でネジ穴が設定されています。ver1.12に比べて、スペーサーの数が少なく、ネジの種類を少なくできます。 cherry mxスイッチ使用の時は、M2ネジ4mmを16本、M2スペーサー8mmを８本が必要となります。 chocスイッチ使用の時は、M2ネジ4mmを16本、M2スペーサー6mmを４本、M2スペーサー8mmを４本が必要となります。
以下、セットには、スイッチプレート、ボトムプレート、５種類のカバープレート、ネジ、スペーサーが付きます。 カバープレートは、cool536にロータリーエンコーダーを最大２つまで装着するとき、カバープレートの一部がくり抜かれているものを含む５種類です。 セット毎にオプションが違います。 なお、ネジとスペーサーはcherry mx及びchocの両方に対応できる分を同封します。

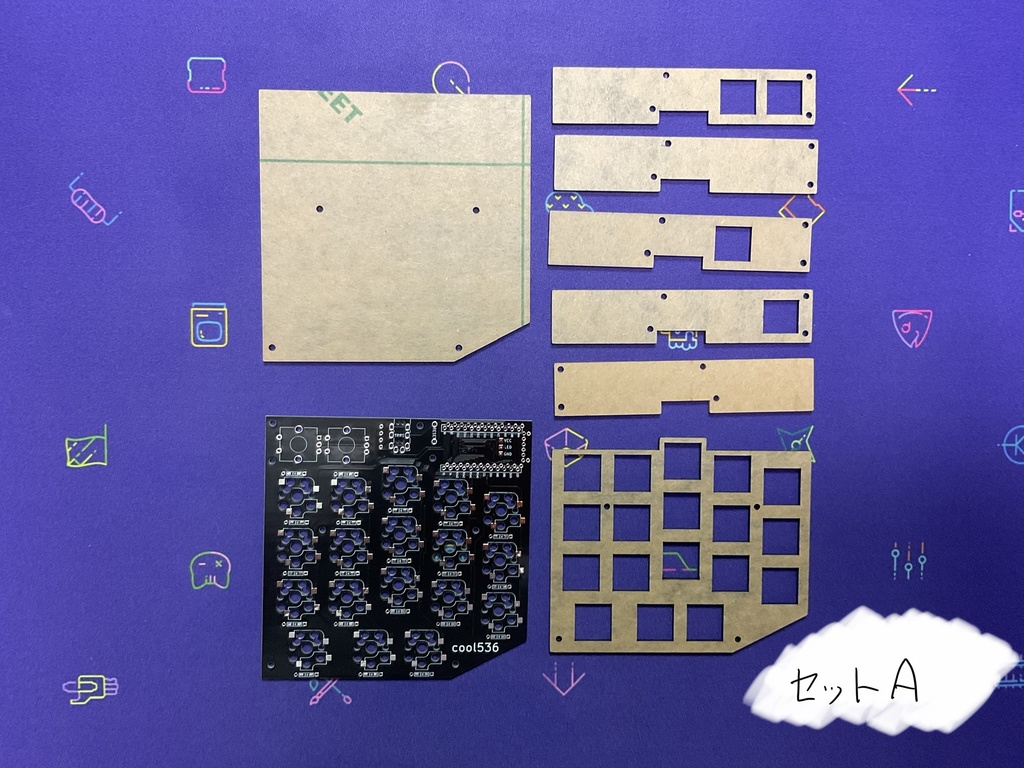

＜セットA＞
同封物 ver1.12のPCB１枚 黒色アクリルのスイッチプレート、ボトムプレート、４種類のカバープレート 透明アクリルのカバープレート１つ M2ネジ3mmを４本、M2ネジ4mmを８本、M2ネジ6mmを４本、M2ネジ8mmを４本 M2スペーサー3mmを８本、M2スペーサー8mmを４本 もし、cool536にOLEDを付けたときに、透明アクリルのカバープレートが同封なため、破損しないように保護ができます。
＜セットA（透明）＞
同封物 ver1.12のPCB１枚 透明アクリルのスイッチプレート、ボトムプレート、５種類のカバープレート（穴あき３種、長い形、短い形となり、セットBと同じ構成） M2ネジ3mmを４本、M2ネジ4mmを８本、M2ネジ6mmを４本、M2ネジ8mmを４本 M2スペーサー3mmを８本、M2スペーサー8mmを４本 セットAのアクリルを全て透明色にしたものです。

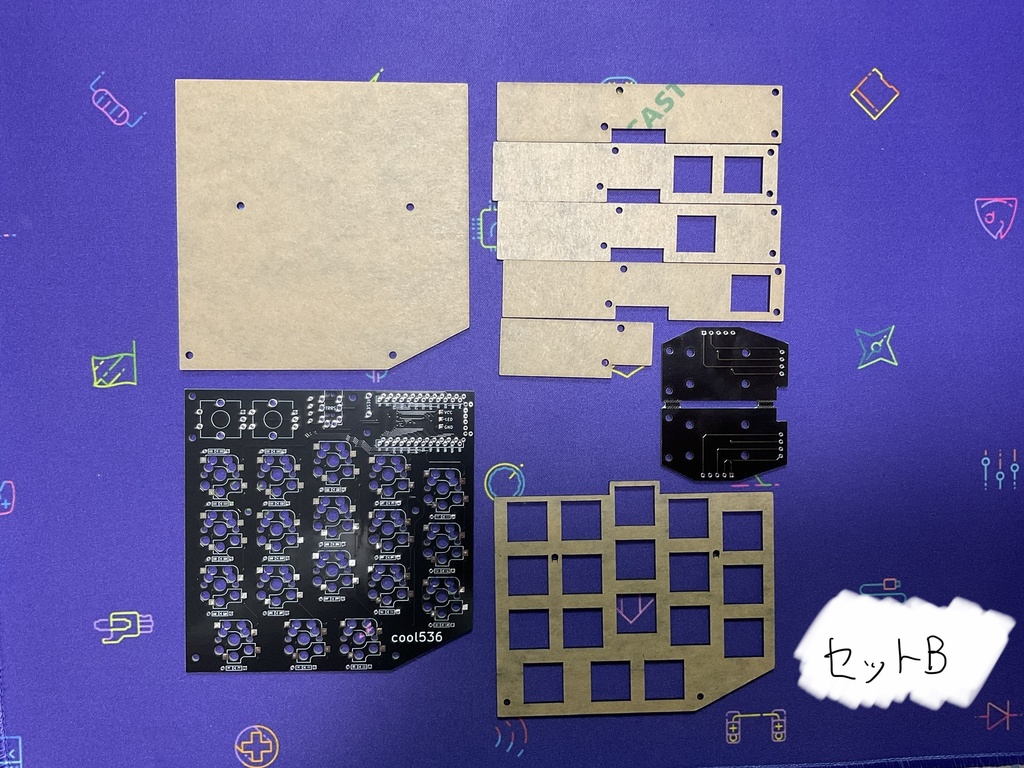

＜セットB＞
同封物 ver.1.12のPCB 黒色アクリルのスイッチプレート、ボトムプレート、５種類のカバープレート PM447trackballを装着するための追加PCBを１枚同封。 M2ネジ3mmを４本、M2ネジ4mmを８本、M2ネジ6mmを４本、M2ネジ8mmを４本 M2スペーサー3mmを８本、M2スペーサー8mmを４本 左右どちらでも使える追加PCBがありますので、cool536にPIM447trackballを装着することが可能です。
セットB（透明）
同封物 ver.1.12のPCB 透明アクリルのスイッチプレート、ボトムプレート、５種類のカバープレート PM447trackballを装着するための追加PCBを１枚同封。 M2ネジ3mmを４本、M2ネジ4mmを８本、M2ネジ6mmを４本、M2ネジ8mmを４本 M2スペーサー3mmを８本、M2スペーサー8mmを４本 左右どちらでも使える追加PCBがありますので、cool536にPIM447trackballを装着することが可能です。

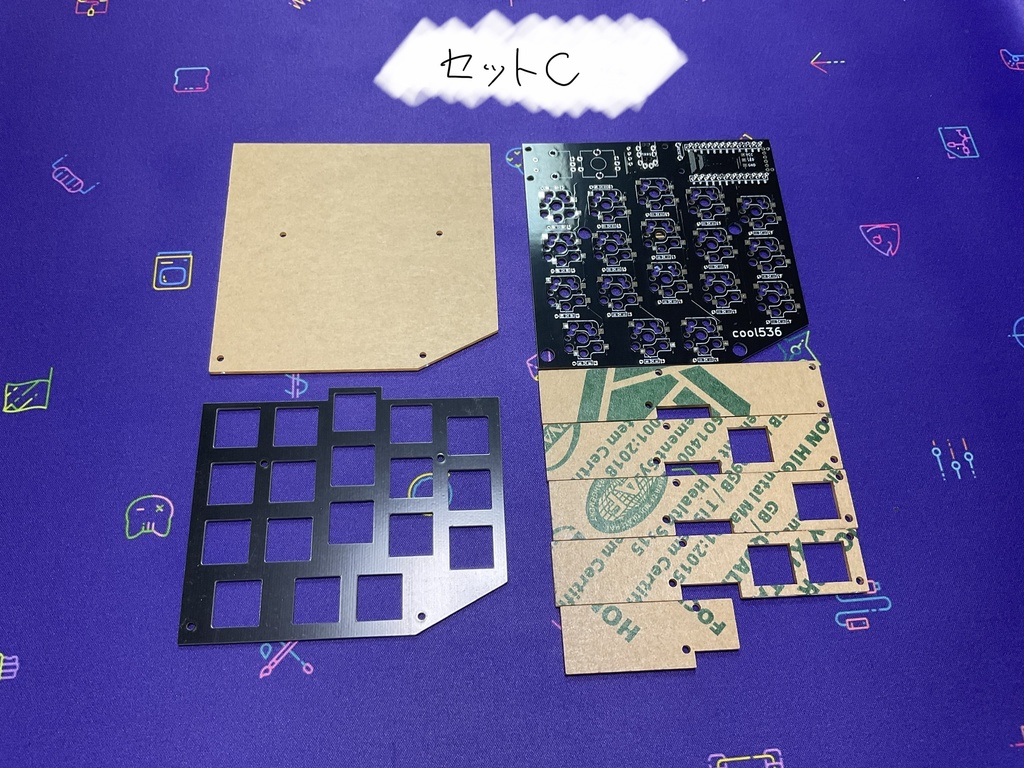

＜セットC＞
同封物 Ver.1.20のPCB FR-4のスイッチプレート(1.6mm） 透明アクリルのボトムプレート、５種類のカバープレート M2ネジ3mmを16本 M2スペーサー6mmを８本、M2スペーサー8mmを4本
ビルドガイド
https://github.com/telzo2000/cool536/blob/main/buildguide_for_cool536.md
