NanoDrive7（組立キット）
- FM音源 + DAC フルセット (YM2203 x 2, YM3014(B) x 2, YMF262-M, YAC512, YM2413 DIP版)支払いから発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 22,800
- FM音源 + DAC セット(YMF262-M, YAC512, YM2413 SMD版)支払いから発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 20,800
- FM音源、DACなし支払いから発送までの日数：3日以内在庫なしあんしんBOOTHパックで配送予定物販商品（自宅から発送）¥ 18,800

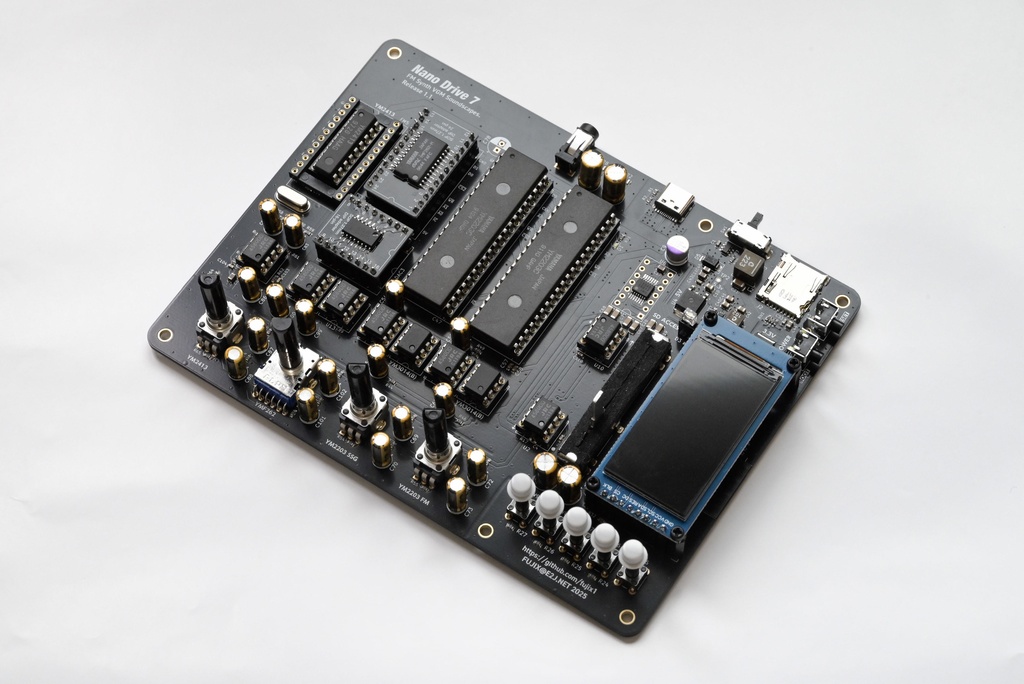

これはESP32-S3駆動のYM2203x2 + YMF262(OPL3) + YM2413(F) (OPLL) 対応VGMプレーヤー組み立てキットです。 実装時のトラブルを＜ご自分で解決できる方＞が対象となります。 【組立難易度】高め（0.65mmピッチの表面実装部品、表面実装のFM音源チップがあります） 【GitHub】https://github.com/Fujix1/NanoDrive7 【マニュアルPDF】 https://github.com/user-attachments/files/22449756/ND7_rev1.pdf
■■■■ 大切な注意事項 ■■■■
● 組み立て時のトラブルを基本的に◆◆ご自分で解決できる方◆◆が対象となります。 ● 液晶パネル、YM2203とDAC、YM2413は動作確認済みのものだけを厳選しております。 ● 組み立てには、良いはんだごてやドライバー、テスター、ピンセット、拡大鏡、などの各種工具と電子工作経験、さらにトラブル解決能力が必要です。はんだ付け初心者では難しいです。 ● 本セットでは、全てのVGMファイルを正しく再生できません。エミュレーション環境とは異なります。 ● 本セットの製作や使用を原因とする、いかなる結果やトラブルについて、本セットの作者は一切の責任を負いません。使用者の責任においてお楽しみください。
■ 機能
microSDカードに保存した .vgm の再生に対応します。 対象となる音源チップは、YM2203 x 2、AY-3-8910 x 2, YMF262 (OPL3), YM3812 (OPL2), YM3526 (OPL), YM2413(F), Y8950 (FMのみ)です。YM2413 の周波数は 3.576MHz 固定です。 フォルダ単位、ファイル単位のリピート、ループ回数設定、フェードアウト時間の調整、英語・日本語切り替え、スクリーンショット表示などを行えます。

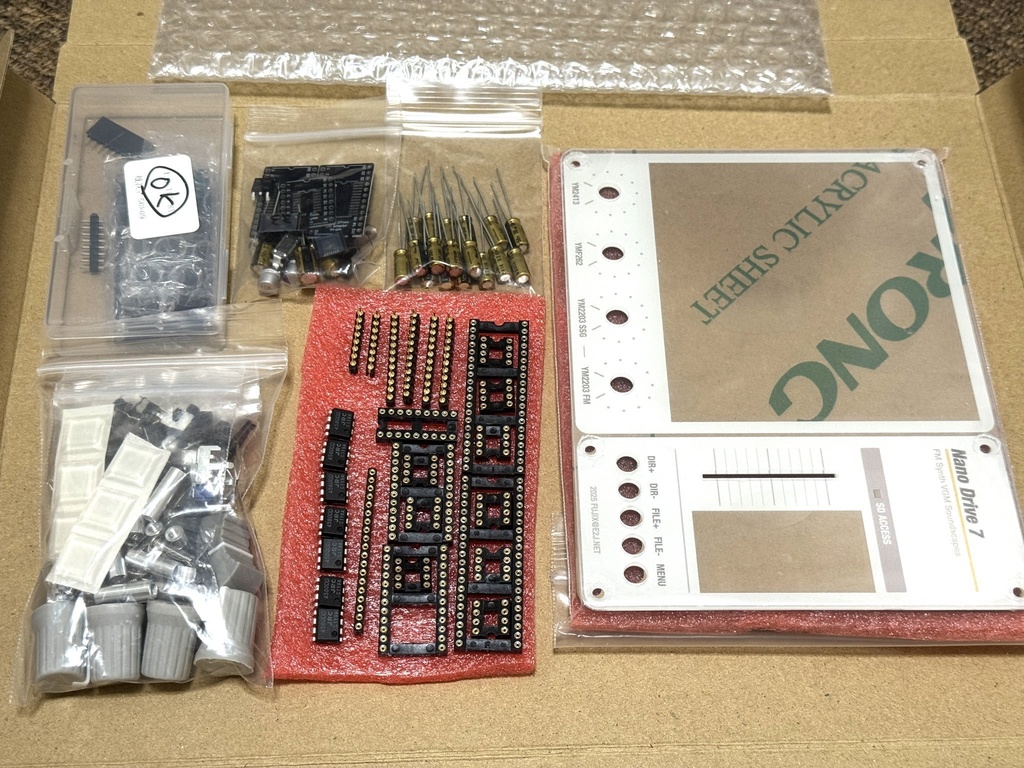

■ キットの内容
- メイン基板（ESP32S3オンボード、プログラム書き込み済み、チップ抵抗、チップコンデンサなど実装済み） - 電源コンデンサ - オーディオ用コンデンサ - ステレオジャック - ボリューム数種 - タクトスイッチ類 - オペアンプ - レギュレータ - 液晶モジュール（動作確認済み） - 水晶振動子 - ICソケット、ピンヘッダ類 - ICピッチ変換基板、連結ソケット - ボリュームつまみ、スイッチキャップ類 - スペーサー、ネジ類 - アクリルパネル - 滑り止めゴム足 - マニュアル FM音源はオプションにより付属するものとしないものがあります。
